1.0説明

HDMIスイッチは、手動ボタンを使用してHDTVのような1つの高精細ディスプレイデバイスにマルチグループHDMI信号を切り替えることができる製品です。そうすることは頻繁にケーブルを接続して、アンプラグドするのを避けることができます。それは最高の効果をあなたのホームシアターシステムを最適化することができます。

2.0特徴

1 .スイッチは、ポート上の信号が自動的に行われます。

2 .サポートHDCPプロトコルとソースデバイスと高精細に適用可能   HDMIポートまたはデジタルを持っているDVDとHDTVのような表示装置   ポート、およびHDCPプロトコルに準拠しています。

3 .480 i / p、556 p、720 i / p、1080 i / pを含む高解像度をサポートしてください。

4 .サポートhdmi 1.3

5 .伝送距離を拡張し、送信信号を改善する。

6 .DVIアダプタにHDMIを使用することでDVIと互換性を持つ。

7。プラグアンドプレイ。

8 .つのHDTVに表示するために複数のグループ入力信号を接続するのに便利です。

9 .保存スペース。複数のソースが1つの高精細ディスプレイデバイスを使用できるようにする   同時に。

10 .金属ケーシングの設計と信号干渉のない総合遮蔽

11 .自由に手で入力ポートを選択してください。

12 LEDは、信号とパワーモードを示します。

（13）電源（技術パラメータ参照）

3.0包装アクセサリー

最初にあなたのエクステンダーをアンパックすると、次の項目が含まれているかどうかを確認してください。

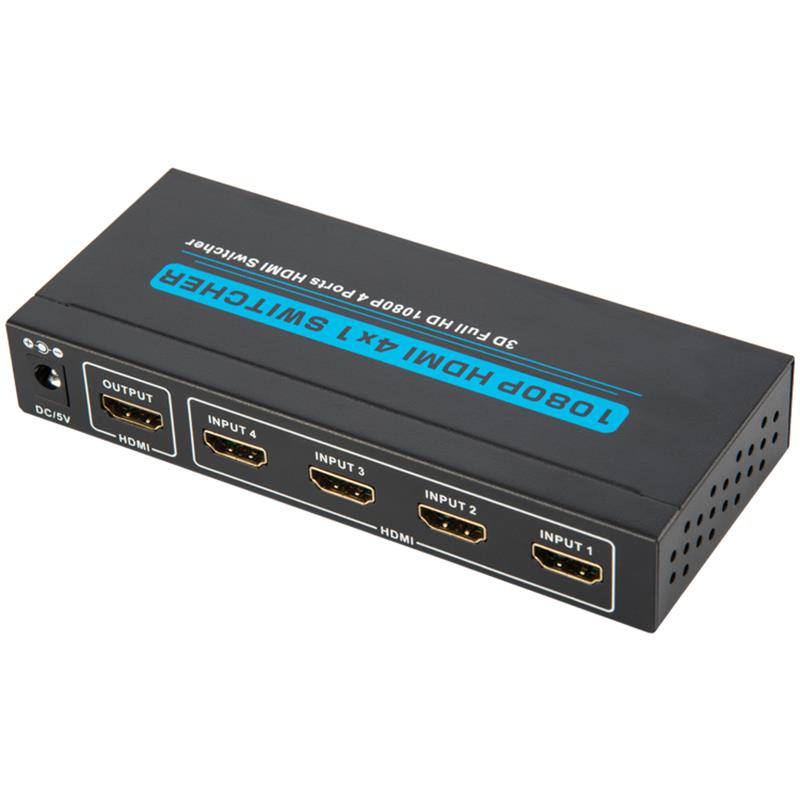

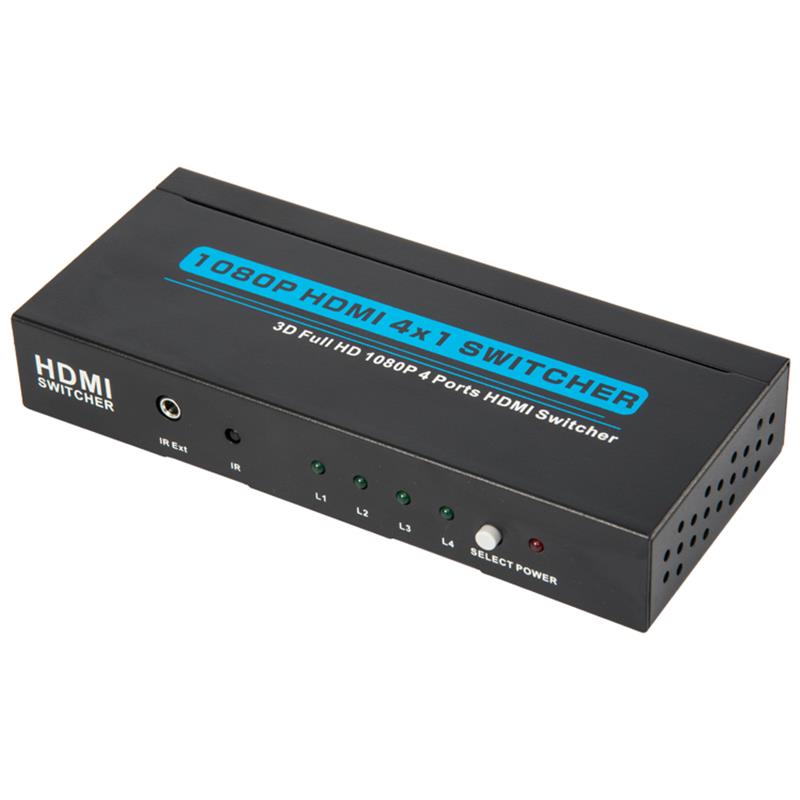

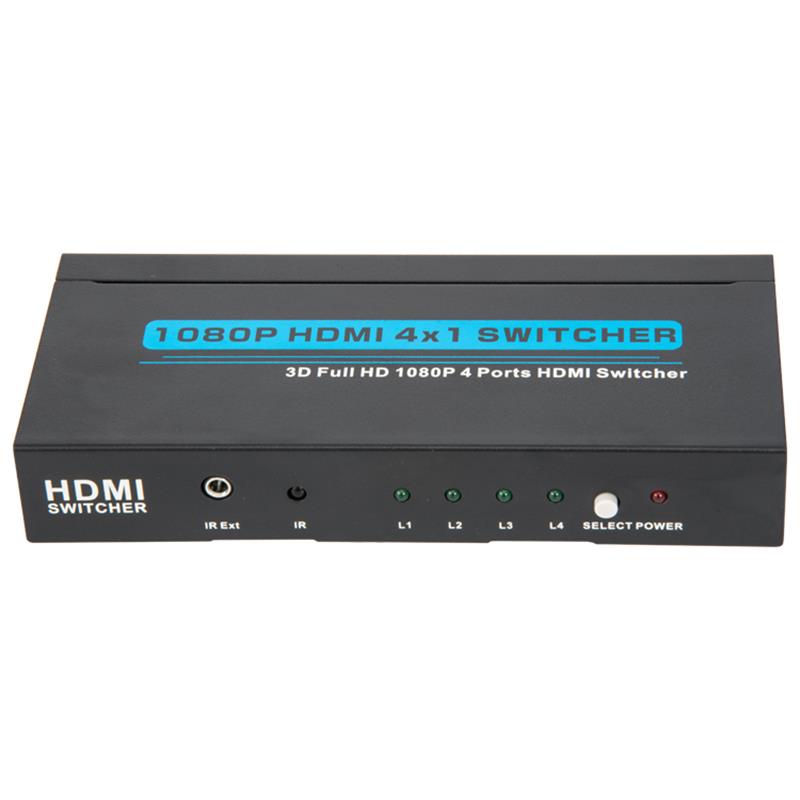

HDMI 4 x 1スイッチャ

5 VのDC電源アダプタ

リモートコントロール

レシーバ延長ケーブル

ユーザマニュアル

4.0テクニカルパラメーター詳細

製品------------------------------------------ 4 x 1 HDMIスイッチ

HDMIソース入力   ポート---------------------------------- 4

表示装置   出力ポート-------------------------------- 1

ソースポート   コネクタ 19ピンHDMIタイプ

ディスプレイデバイスポート   コネクタ 19ピンHDMIタイプ

HDCP準拠 はい

ソース   デバイス選択 プッシュボタン   リモートコントロール

入力ビデオ信号 0.5 - 1.0ボルトP - P

入力DDC信号 5ボルトP - P ( TTL )

ディープカラー 36ビット

シングルリンク範囲 1920 * 1200

HDMIバージョン HDMI 1.3

帯域幅 最大225 MHz

信号速度 10.2 Gbpsまで

入力の長さ   ケーブル 10 m

長さ   出力ケーブル 10 m

ケーブル規格 28 AWG HDMI 1.3

垂直周波数   範囲 60 Hz

パワー   消費量( max ) 3.5ワット

操作   気温 0℃〜70℃

作動電圧 直流5 V

パワーアダプタ---------------------------------- 5 Vの1 A

正味重量( kg ) 0.39

寸法：l×w×h（mm） 150×64×25
