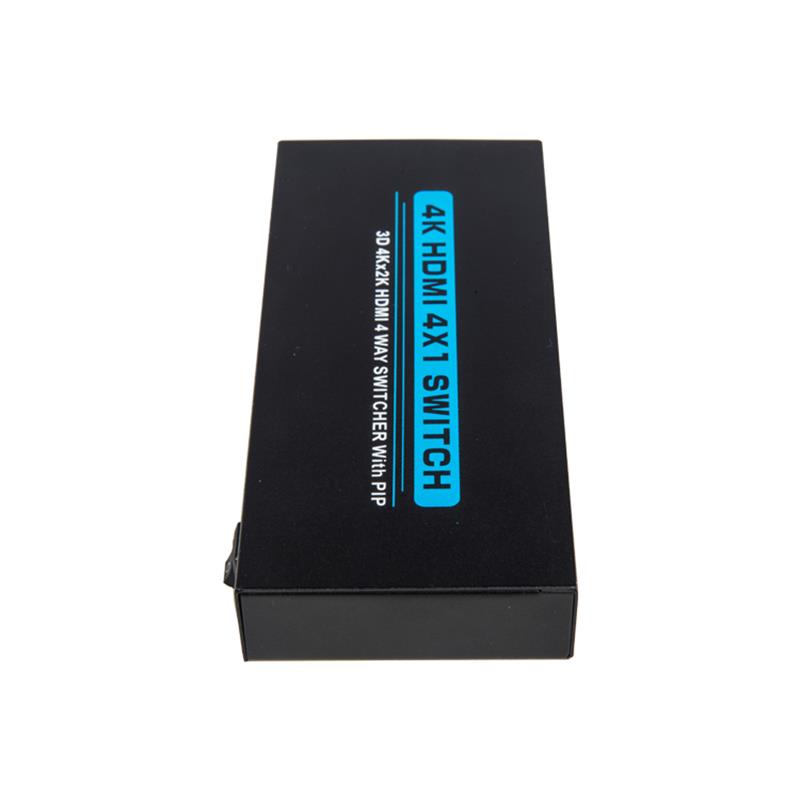

製品の1.0説明

HDMIスイッチは、マルチグループHDMI信号を手動押しボタンを使用することによってHDTVのような1つの高解像度ディスプレイ装置に変えることができる製品です。そうすることは頻繁にケーブルを接続して、アンプラグドするのを避けることができます。それは最高の効果をあなたのホームシアターシステムを最適化することができます。

2.0特徴

1 .スイッチは、ポート上の信号が自動的に行われます。

2 .サポートHDCPプロトコルとソースデバイスと高精細に適用可能   HDMIポートまたはデジタルを持っているDVDとHDTVのような表示装置   ポート、およびHDCPプロトコルに準拠しています。

3 .高解像度をサポートします：480 i / p   3840 & 20.120＠2160 @ 25 / 30 Hz

4 .サポートHDMI 1.4

5 .伝送距離を拡張し、送信信号を改善する。

6 .DVIアダプタにHDMIを使用することでDVIと互換性を持つ。

7。プラグアンドプレイ。

8 .つのHDTVに表示するために複数のグループ入力信号を接続するのに便利です。

9 .保存スペース。複数のソースが1つの高精細ディスプレイデバイスを使用できるようにする   同時に。

10 .金属ケーシングの設計と信号干渉のない総合遮蔽

11 .セレクト& & lt ; 116 ;入力ポートを自由に入力してください。

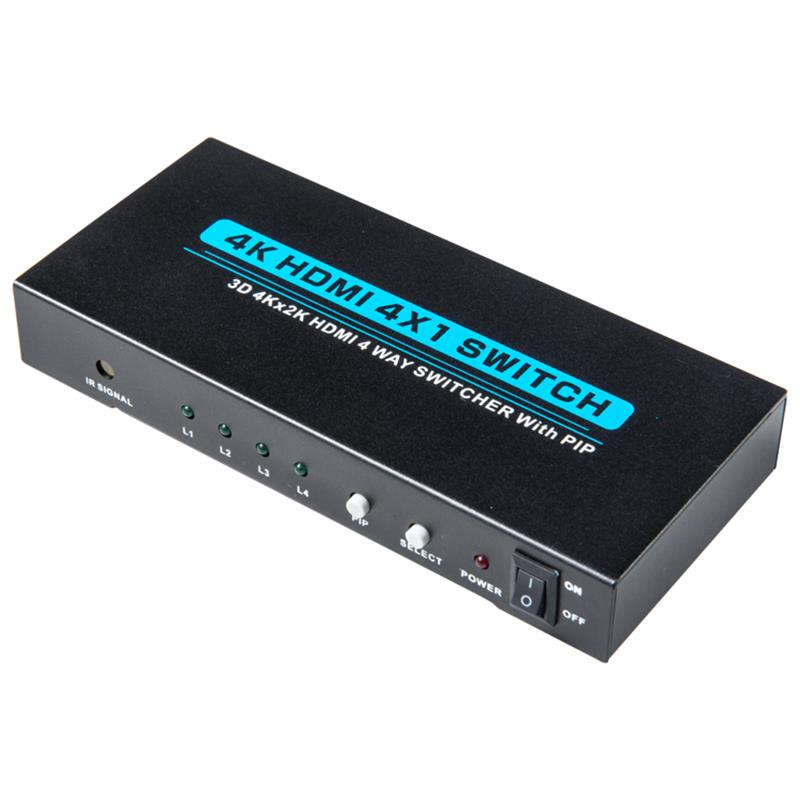

12 LEDは、信号とパワーモードを示します。

（13）電源（技術パラメータ参照）

3.0包装アクセサリー

最初にあなたのエクステンダーをアンパックすると、次の項目が含まれているかどうかを確認してください。

HDMI 4 x 1スイッチャ

5 VのDC電源アダプタ

リモートコントロール

レシーバ延長ケーブル

ユーザマニュアル

4.0アプリケーション

それは、HDTVとHDMIフラットパネルディスプレイのような高精細ディスプレイ装置にDVD、衛星レシーバー、セットトップボックス、DVカメラ、A / Vレシーバーと他のHDMI対応装置のようなソース装置からいくつかのルートHDMI信号を変えます。

5.0詳細な技術パラメータ

ピップでHDMI

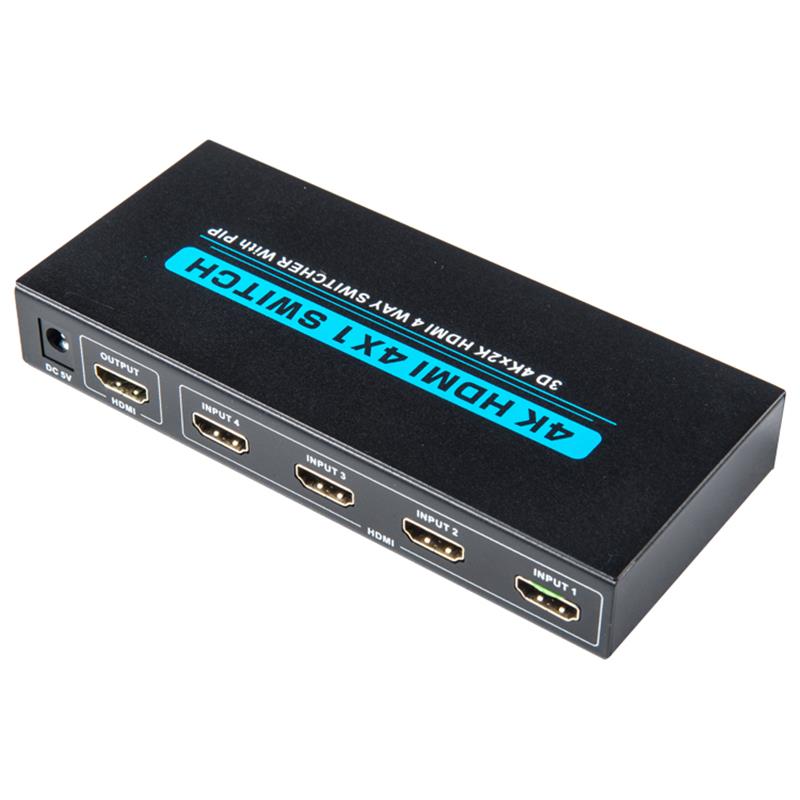

製品------------------------ 4 x 1 HDMIスイッチ

HDMIソース入力   ポート-------------------------------- 4

表示装置   出力ポート------------------------ 1

ソースポート   コネクタ---------------------------------- 19ピンHDMIタイプ

ディスプレイデバイスポート   コネクタ-------------------------- 19ピンHDMIタイプ

HDCP準拠 はい

ソース   デバイス選択 プッシュボタン   リモートコントロール

入力ビデオ信号 0.5 - 1.0ボルトP - P

入力ddc信号 5ボルトP - P ( TTL )

ディープカラー 36ビット

シングルリンク範囲 3840 * 2160

HDMIバージョン HDMI 1.4

帯域幅 まで

信号速度 10.2 Gbpsまで

入力の長さ   ケーブル-------------------------- ps 3 ； ブルー   DVDリー10 m

長さ   出力ケーブル 10 m

ケーブル標準 28 AWG HDMI 1.4

垂直周波数   範囲 25 / 30 Hz

パワー   消費量( max ) 3.5ワット

操作   温度 0℃〜70℃

作動電圧 直流5 V

パワーアダプタ 5 Vの1 A

正味重量( kg ) 0.3

寸法：x×w×h（mm） 154×69×23.5

pipの6.0説明

絵（PIP）ビデオプレビューの絵

ノート

1 .1080 p以上の入力信号源の解像度では、この製品はPIP関数をサポートしません

2 .このマニュアルの「4 Kモデル」は1080 p＠60 Hz以上の解像度を指す。

3 .新しい信号源入力があるとき、 " 4 kモード " 画面の左側に新しいイメージが表示されます

4 .製品の画像機能の画像については、補助チャネルの画像は、固定サイズで表示することができます

5 .製品の画像機能においては、小さな画像の位置が入力源に固定的に対応する。
