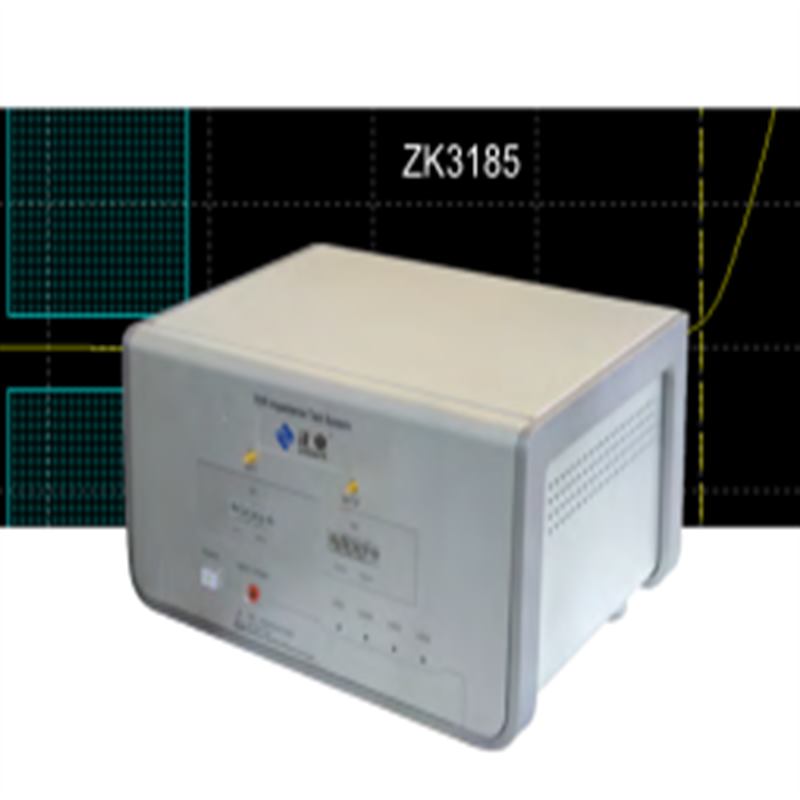

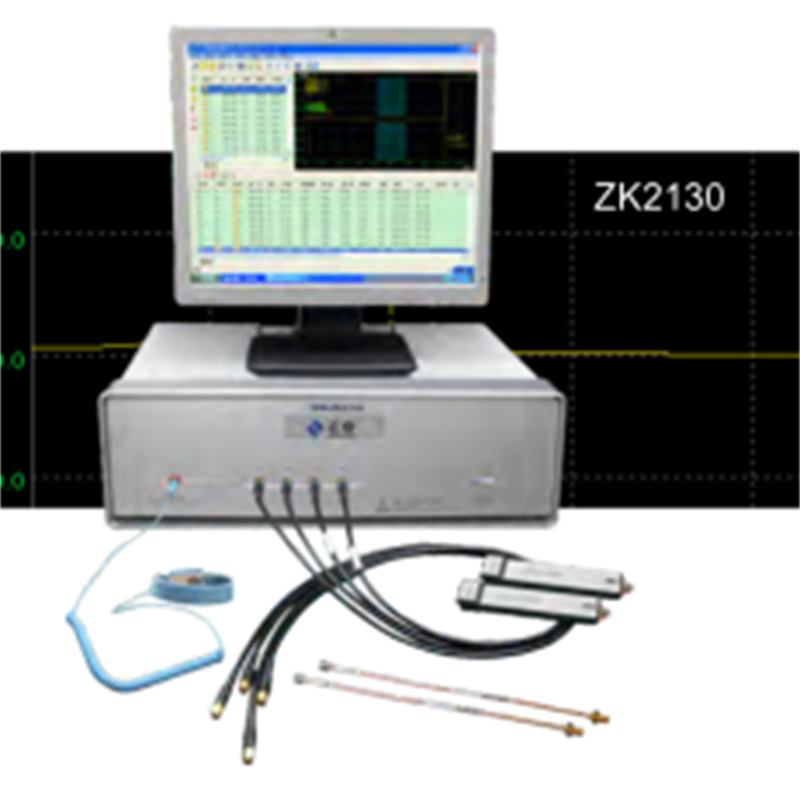

PCB   TDRインピーダンステスト機器（ZK2130 / ZK3185）

使用法

この機器は、高周波回路基板のインピーダンスとSパラメータのテストに使用され、PCBメーカーに高速で正確な標準的かつ経済的なソリューションを提供します。また、ワイヤおよびケーブルのインピーダンステストにも適用できます。

特徴

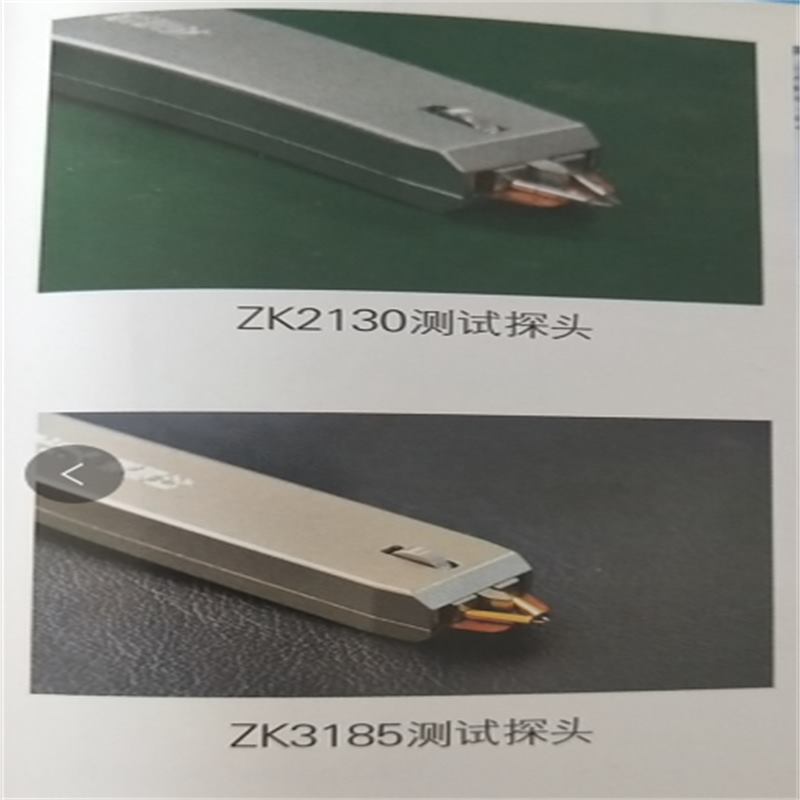

1。 精度：高精度プローブ、高周波同軸スイッチ、時間領域反射、同期高解像度サンプリング、およびマルチポイントキャリブレーション技術を採用しています。

2。 効率的：テスト手順が統合された、マルチタスクのワンボタン操作。

3。 専門分野：テスト波形分析、統計データ分析を表示し、テストデータを自動的に記録し、テストレポートを自動的に生成して印刷し、キャリブレーションを開きます。

技術仕様

項目                                                 ZK2130                                   ZK3185

測定精度                                       ±1％（50Ω）

検出率                                                 ≦1S /ポイント

オブジェクト     制御インピーダンス

                測定範囲         20Ω〜150Ω                               20Ω〜200Ω

                測定範囲               0.05m〜2m                               0.02m〜2m

波の帯域幅                                 3GHz                   0.1GH〜8.5GH

損失試験                                                 /                         Sパラメータ測定

ダイナミックレンジ                                       /                       測定可能なテスト済み記事の実際のパフォーマンス： > 100dB
