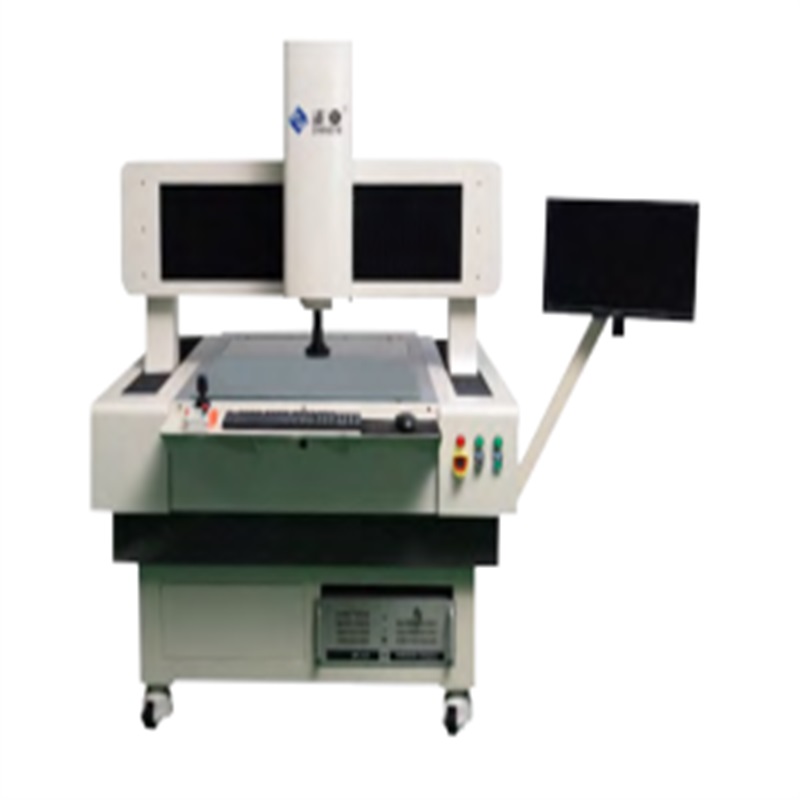

PCB   座標測定機

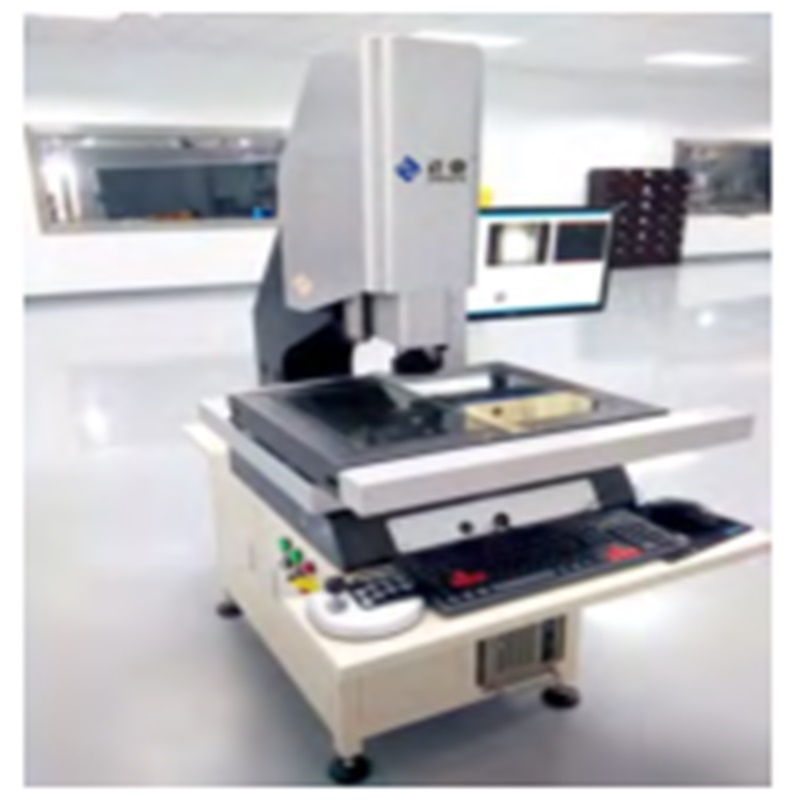

自動/手動タイプのビデオ測定器

EC11-4030 / 5040

使用法

二次元測定には、ポイント、ライン、円、長方形、角度、輪郭、形状、表面形状、その他の幾何学的要素が含まれます。三次元測定プローブはオプションです。

技術仕様

項目                                           6050A                     8060A                   120100A               220180A

X.Y.Zストローク   （mm）                 600×500×200         800×600×200         1200×1000×200       2200×1800×200

ローダーサイズ （mm）                       698×665                 896×778               1400×1100           2300×1900

最大荷重                                                                       30KG

基材                                                 00グレード済南ダークグリーンの花崗岩

対物レンズ焦点                                                           90mm

対物レンズ                                                                   0.7〜5X

合計最大   倍率                                                       25〜180

回折格子ソリューション                                                               ≦ 0.001mm

線形精度                             E2≦±（2.5 + L / 200）μm                                   E2≦±（3 + L / 150）μm

繰り返し精度                                                               ≦ ±3μm

トータルマシン                   1850×1960×1800       1950×2060×1800     2500×1800×1800   3500×3000×1900

サイズ（L×W×H） （mm）

トータルマシン   重量             1800KG                   2000KG                 3800KG                 7500KG

測定ソフトウェア                                     ASIDA MEASURE VMA 3.00.01

データ出力フォーマット               DXF、WORD、EXCELなど。出力形式をカスタマイズできます

OS                                                                                 Windows 7

PC要件                                                             IPC-610H

力                                                                       220V / 50Hz / 10A

作業環境                   温度：20 °C ±3 °C ;温度変化： < 2 °C / hr;

                                          湿度：30〜80％;振動 < 0.002g、 < 15Hz。

リマーク                               1。   Longmen Auto Video Measurement Instrumentは、最大サイズの測定用に設計されています

                                                範囲は2500×2000mmに達することができ、実際の測定ニーズに応じてさまざまなタイプをカスタマイズできます。

2. NIKON、OLYMPUS金属組織レンズを装備した大型プラットフォームツール顕微鏡をカスタマイズできます。
