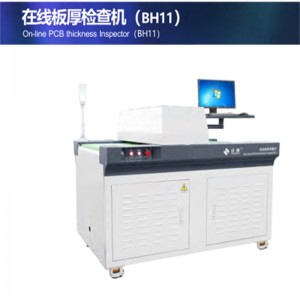

オンラインPCB厚さ検査器（BH11）

使用法

オンライン板厚検査機は、PCB / PCBA、自動車、機械加工、その他の産業に適用されます。非接触レーザー測定を採用しています。 PCBプレスボード、プラスチック、フィルムの厚さを正確に測定できます。

特徴

1。 高品質：オンライン検出により欠陥製品の出力を削減でき、非接触レーザー測定が破壊的な影響なしに採用されています。

2.高効率：測定効率は6-8s / PCです。

3.正確なデータ：テスト精度は±5μmと高いです。

4.テストプレートの厚さ：0-12mm、適用可能なプレートの厚さの広い範囲;

5.グリーンオイルPCB用のカスタマイズされた接触厚測定機。

技術仕様

項目                                                                       仕様

測定タイプ                                                   非接触測定

テストポイント                                                     1.自己選択

                                                                      2. 5つのテストポイントまたは9つのテストポイントの平均を決定するソフトウェア。

板厚測定範囲                               0-12mm

テストの精度                                               ±5μm（標準ピース）

                                                                      0-20μm（マイクロメータと比較して、PCB反り度 < 0.8mm）

テストプレートサイズ範囲                                       250mm×250mm-650mm×620mm

試験効率                                                                 6-8S / pc

テストポイントの位置決め精度                                         ±3mm

センサーモデル                                                         LK-コリオリ（キーエンス）

センサー解像度                                                             0.025μm

センサーレーザー直径                                             Φ 50μm（レーザー）

プラットフォーム速度                                                         6m /分、12m /分

データ統計                                                                     はい

プレート機能の収集                                                 オプショナル

作業環境温度                                   22±3 °C

電力要件                                                 AC220V 50Hz

空気の供給                                                                 0.6-0.8Mpa

力                                                                               2kW

重量                                                                           500KG

外観寸法（L×W×H）                 1536×1245×1420mm（プラットフォーム900mm）
