ばね鋼線ECH7002のオンライン渦電流試験システム

発売日:2019-08-27 17:14

製品の5つの利点

  • テスト要件に従って、探傷器の技術的パラメータと標準サンプルを調整します。
  • ワークの仕様に従ってプローブとプローブの位置を調整します。
  • 探傷システムは、ワーク、アラーム、マークを検出します。
  • ばね鋼線は、プロセス中にシャットダウンすることで修復できます。
  • データの記録、保存、分析は、欠陥検出ホストによって実行されます。

製品詳細

ばね鋼線ECH7002のオンライン渦電流試験システム


プロジェクトの概要

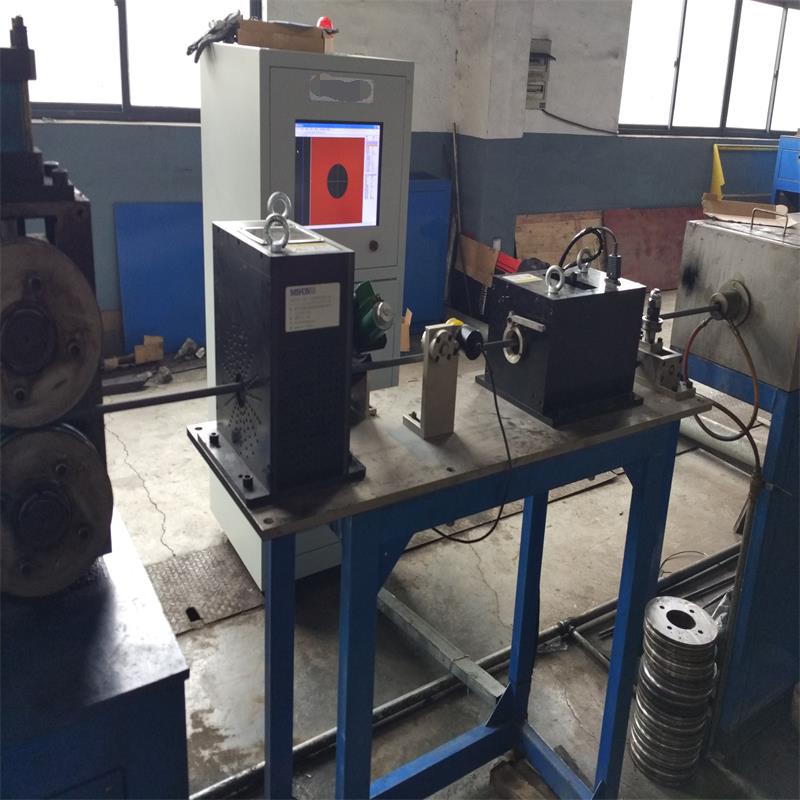

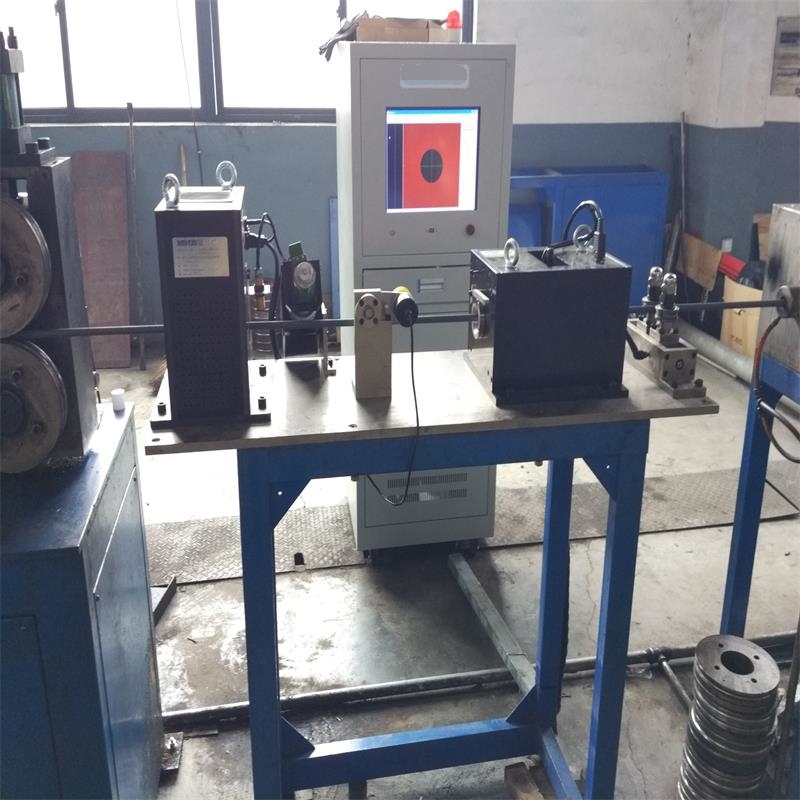

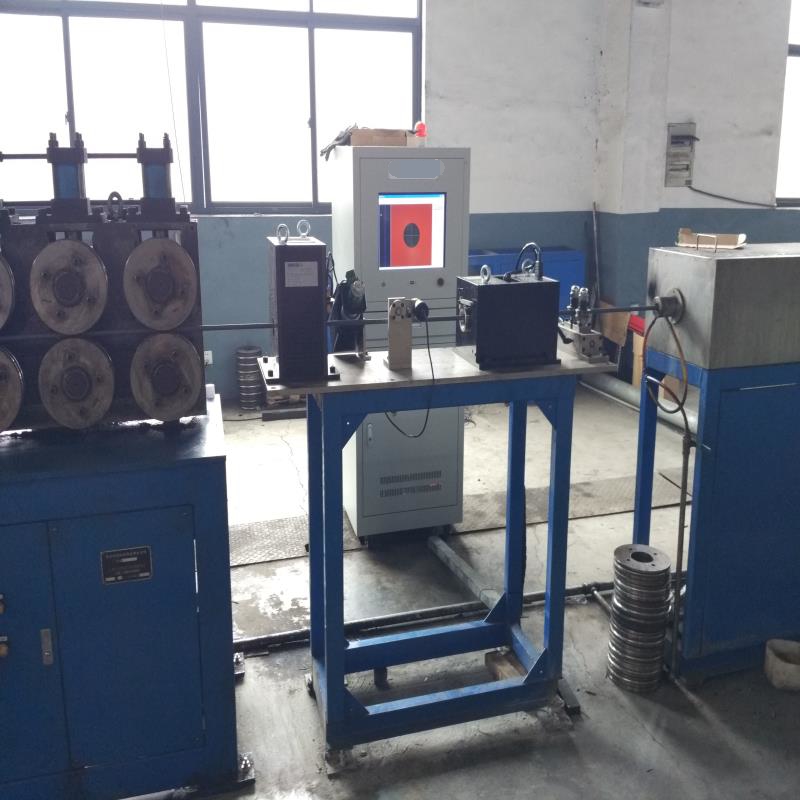

顧客はばね鋼線を生産します。   オンライン渦電流自動探傷システムがインストールされています   ドローイングマシン。


ワーク情報の検出

検出オブジェクト名                                 ばね鋼線

素材                                                       強磁性材料などの金属材料

寸法仕様                                     Φ2-40mm(2セットのプローブ/ガイドスリーブはこの範囲内でカスタマイズされます)

溶接幅                                                 /

長さ                                                         ディスク素材

曲げ程度                                           1.5mm / m(検出ステーションの)

粗さ                                                   丸い表面(凸状バリのない面取り端)≦3.2、なし   酸化物スケール。

硬度                                                     もっと強く

検出速度                                           速度≦100m / minで推奨   調整可能

                                                                    (機器検出速度:0.52-750m / min)

検出部温度                           ≦80°C


検出要件と   精度基準

                                                                検出のエグゼクティブスタンダード

標準の数                                         標準の名前                                                               グレード

GB / T   11260-2008             渦電流検出法   丸鋼用(スルータイプ)                             グレード2

GB / T 14480-2015             非破壊検査機器       エディ   現在   テスト中   装置                         /


システムの技術的パラメーター

システムの名前:ばね鋼線用のオンライン渦電流試験システム

タイプ:ECH7002

検出方法:   デュアルチャネルスルータイプ検出

制御モード:自動+手動

機器とプローブ:渦電流機器。デュアルチャネルデジタル高知能渦電流探傷器およびプローブ

検出プラットフォーム:独自に開発されたコア検出プラットフォーム

検出操作の簡単な紹介:

テスト要件に従って、探傷器の技術的パラメーターと標準サンプルを調整します。

ワークの仕様に従ってプローブとプローブの位置を調整します。

探傷システムは、ワーク、アラーム、マークを検出します。

ばね鋼線は、プロセス中にシャットダウンすることで修復できます。

データの記録、保存、分析は、欠陥検出ホストによって実行されます。

欠陥検出レポートを自動的に作成します。


システムの重要なパラメーター

名                                                 技術的パラメータ                                               備考

エンドブラインドエリア                                             ≦500m                                                 テスト速度に依存

安定                                               16時間後≦2dB                                               試験サンプル

ジェット印刷の精度                               ±50mm                                                         試験サンプル

省略判定率                               0%                                                             試験サンプル

誤報率                                           ≦2%                                                           試験サンプル

テストスピード                                     速度≦100m / minで推奨                       試験サンプル

                                        調整可能   (機器検出速度:0.52-750m / min)


原理 スルーの   タイ 渦電流試験

渦電流検出とは、交流電流でコイルに導体を近づけることで交流磁場を確立することです(プローブと呼ばれます)。交番磁場は導体を通過し、電磁誘導により導体に渦電流を発生させます。導体内の渦電流も独自の磁場を生成します。渦電流磁場の影響により、元の磁場の強度も変化し、コイルの電圧とインピーダンスが変化します。したがって、導体の表面上または近くで欠陥が発生した場合、または測定された金属材料が変化した場合、渦電流の強度と分布が影響を受け、渦電流の変化により検出コイルの電圧とインピーダンスが変化します。この変更により、導体の欠陥の存在と金属材料の性能を知ることができます。


システムの一般的な説明

オンラインシステムには、インテリジェントなデジタルデュアルチャンネル探傷器、カスタマイズされた検出プラットフォーム(磁気飽和および消磁デバイスを含む)、貫通型検出デバイス、プローブ、アラームシステム、マーキングシステム、カスタマイズされた本物の検出ソフトウェアおよび自動化モジュールが含まれます。


システムのワークフロー

このプロジェクトでは、テスト要件に従って探傷器の技術パラメータを調整し、標準サンプルをテストします→ワークピースは前後のクランプ機構から均一に進入します→検出プローブ   自動検出→検出終了→   自動警報   システムがワークの欠陥を検出したときに検出をマーク→出力信号   テストプロセス中の生産組織へのシャットダウンと粉砕の→データ記録、保存、分析は欠陥検出ホストによって実行されます   その他の作品。 100%のカバレッジ検出を実現できます。そして、それは自動的に生成することができます   検出   オンデューティ検出のレポート   状況:検出   バッチ、数量、良好な製品/廃棄率など
