オンライン渦電流試験システム   コンバインドドローイングマシン   ECN8002

プロジェクトの概要

顧客は、主に非鉄金属または鉄金属で作られたドローバーを生産します。組み合わせた描画機にオンライン渦電流試験システムを設置することが計画されており、試験後にOK / NG材料は出力信号によって分類されます。このプログラムは、顧客の製品仕様とテスト要件に従って提案されます。実際の設計は計画の写真とは異なりますが、偏差は   小さい。設計レビュー図面が優先します。

1.1材料は非鉄金属で、通常のプローブを通して検出できます。

1.2材料は強磁性材料です。材料内の磁場の不均一な分布により、渦電流検出信号が不安定になります。渦電流検出は、磁気飽和技術に基づいています。検出後、消磁デバイスを使用して消磁します（必要な場合）。

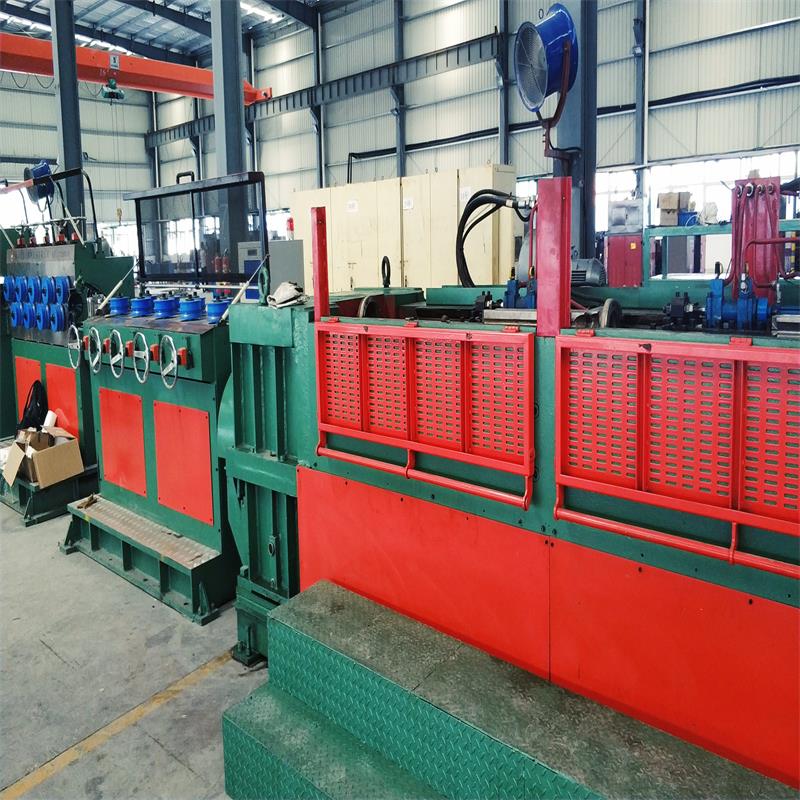

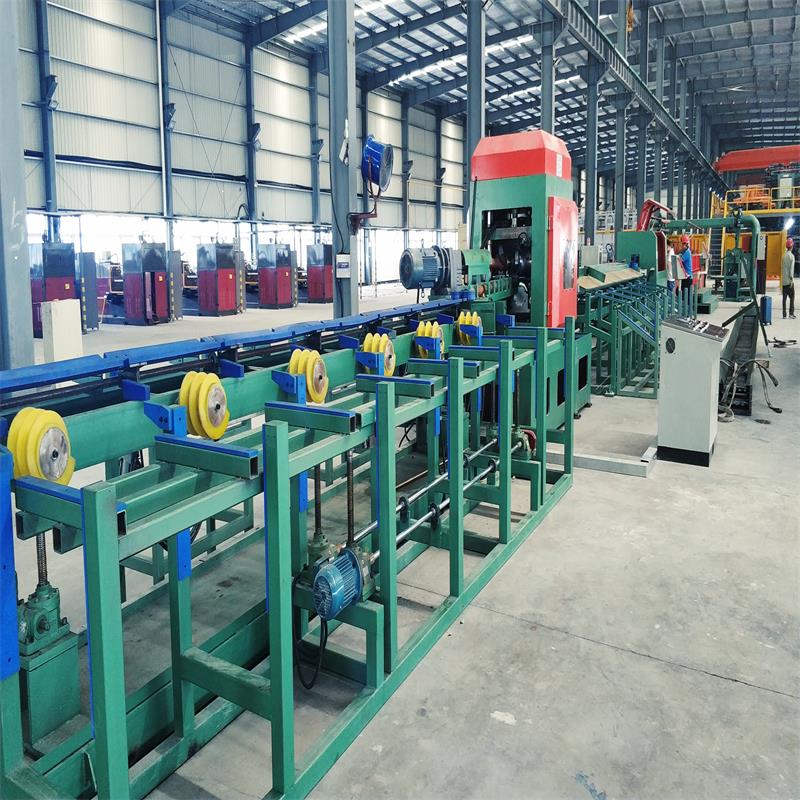

複合描画機用のオンライン渦電流試験プラットフォームの設置位置の選択について：   せん断後の位置の振動のため、テストプラットフォームを設置することは不可能であり、2ロール位置でのバーの回転は設置に適していません。振動と均一速度の要因を考慮して、せん断前に直交直線と垂直直線の位置に設置されます。

せん断後の正しい選別の難しさの解決策：   せん断機、エンコーダー、およびその他の信号の信号により、後続の流出バーを（せん断後）正確に識別できます。

その他のフィールド要件：   欠陥検出システムでは、プラーが機構信号を遮断する必要があり、速度コード信号を欠陥検出システムに出力して、遮断後の正確なOK / NGソートを実現できます。光電分解素子の数（連続的に流れるロッドとロッドの間に明確なギャップがあります）とクランプホイールの信号を使用して、切断後にロッドを分離できます。

切断する前に取り付け位置が軸方向に約600mmであること、ワークのジャンプ円周が±0.1mm以内であることを確認します。反った後に引き抜いて、プローブの損傷を防ぎます。

ワーク情報の検出

検出オブジェクト名                   非鉄金属チューブ、バー（アルミニウムなどの非鉄金属、   銅）、鉄金属棒など

素材                                         非鉄金属、非鉄金属など

寸法                                       仕様：8mm

溶接幅                                     /

長さ                                             欠陥の検出後の長さ、フライングソー切断パイプまたはコイルのオンライン欠陥検出

曲げ程度                               1.5mm / m（検出ステーションの）

円形度                               円形チューブ≦0.1mm

粗さ                                       パイプ壁と溶接（バリあり）≦3.2、バーが突出していないバーなど

硬度                                         もっと強く

検出速度                               ≈ 60m /分   （機器検出速度：0.52-750m / min）

検出部温度             ≦80°Cまたは通常   温度

検出要件と   精度基準

                                                                検出のエグゼクティブスタンダード

標準の数                                         標準の名前                                                             グレード

GB / T 14480-2015             非破壊検査機器       エディ   現在   テスト中   装置                     /

GB / T   11260-2008                           渦電流   丸鋼の試験方法                                           /

GB / T 29997-2013       銅および   銅合金バーおよびワイヤ                     /

システムの技術的パラメーター

tの名前 彼のシステム：   組み合わせ描画用のオンライン渦電流試験システム マシン（精密選別シリーズの切断）

タイプ：ECN8002

デテック 方法：   デュアルチャネルスルータイプ検出（絶対+差動）

制御モード：自動+手動

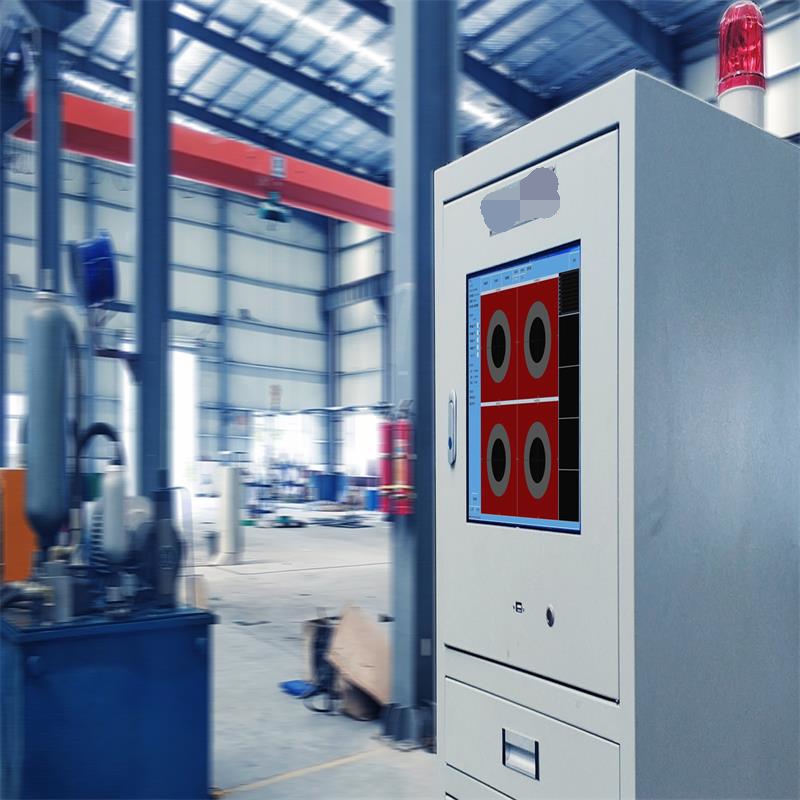

機器とプローブ：渦電流機器。デュアルチャネルデジタル高知能渦電流探傷器およびプローブ

検出プラットフォーム：独自に開発されたコア検出プラットフォーム

検出操作の簡単な紹介：

テスト要件に従って、探傷器の技術的パラメーターと標準サンプルを調整します。

ワークの仕様に従ってプローブとプローブの位置を調整します。

探傷システムは、ワーク、アラーム、マークを検出します。

データの記録、保存、分析は、欠陥検出ホストによって実行されます。

OK / NG信号は選別システムに出力されます。

欠陥検出レポートを自動的に作成します。

プローブは迅速に交換できます。交換時間は120秒未満です。

システムの重要なパラメーター

名                                                 技術的パラメータ                                   備考

エンドブラインドエリア                                           ≦50m                                     テスト速度に依存

安定                                             72時間後≦2dB                                   試験サンプル

ジェット印刷の精度                               ±50mm                                             試験サンプル

省略判定率                               0％                                                 試験サンプル

誤報率                                       ≦2％                                                 試験サンプル

正確なソート率                                 100％                                                 試験サンプル

テストスピード                       機器検出速度：0.52-750m /分                     試験サンプル
