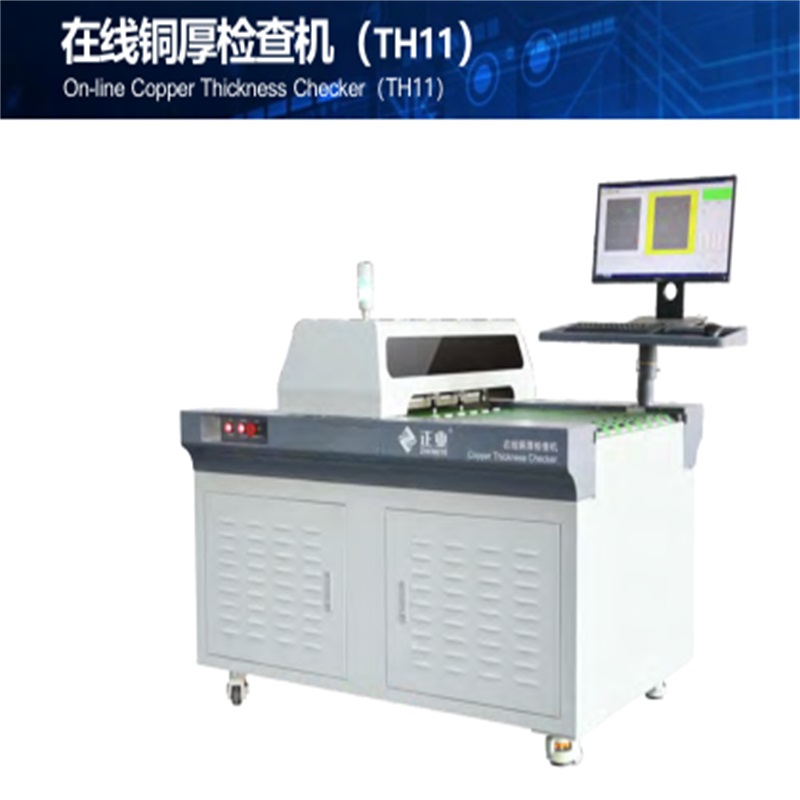

PCB   オンライン銅厚チェッカー（TH11）

使用法

オンライン銅厚検査機は、ハードボード、単層、多層回路基板の表面の銅厚の測定に適しています。

特徴

1。 生産ラインを接続します。オンラインでMESドッキングを監視し、欠陥製品の生産を防ぎます。

2。 正確なデータ：テスト効率を改善し、人の記録とテストエラーを削減します。

3。 オリジナルの位置決め方法：特許取得済みの設計、両面測定。

4。 安定したパフォーマンス：フィッシャーPC2ホストとERCU N銅プローブを装備。

5。 テストプレートの厚さ：0.050〜12mm、適用可能なプレートの幅広い厚さ。

6。 自動化：3つの自動ロードおよびアンロードシステムをサポートして、コストを削減し、効率を改善できます。

7。 テストポイントは、入力ファイルで簡単に確認できます（使用可能なファイルタイプ：GerberまたはDRL）。

技術仕様

項目                                                                       仕様

測定プレート面積                                   200mm×220mm-650mm×620mm

試験板厚                                                   0.05mm-12mm

銅の厚さのテスト範囲                                       0.1-120μm

銅の厚さのテスト領域のサイズ                               > 10mm×15mm

テスト精度                                                               ±5％

銅厚試験コントローラ                       フィッシャー（MMS PC2 BU）

銅厚テストプローブ                             フィッシャー（プローブエルキューN）

試験効率                                           6ポイント：6-9S / pc、18ポイント：10-13S / pc

テストポイントの位置決め精度                                         ±3mm

テストポイント                                         1.ファイル（Dirタイプ）を入力し、テストポイントを見つける

2。 入力ファイル（タイプGerber）とテストポイントの検索

3。 5つのテストポイントまたは9つのテストポイントの平均

ソフトウェアで設定可能

プラットフォーム速度                                                       6m / 分、12m / 分

データ統計                                                                     はい

プレート機能の収集                                                   オプショナル

作業環境温度                                     22 ± 3 °C

電力要件                                                   AC220V 50Hz

空気の供給                                                                   0.6-0.8Mpa

力                                                                             2kW

重量                                                                           500KG

外観寸法（L×W×H）                 1536×1245×1420mm（プラットフォーム900mm）
