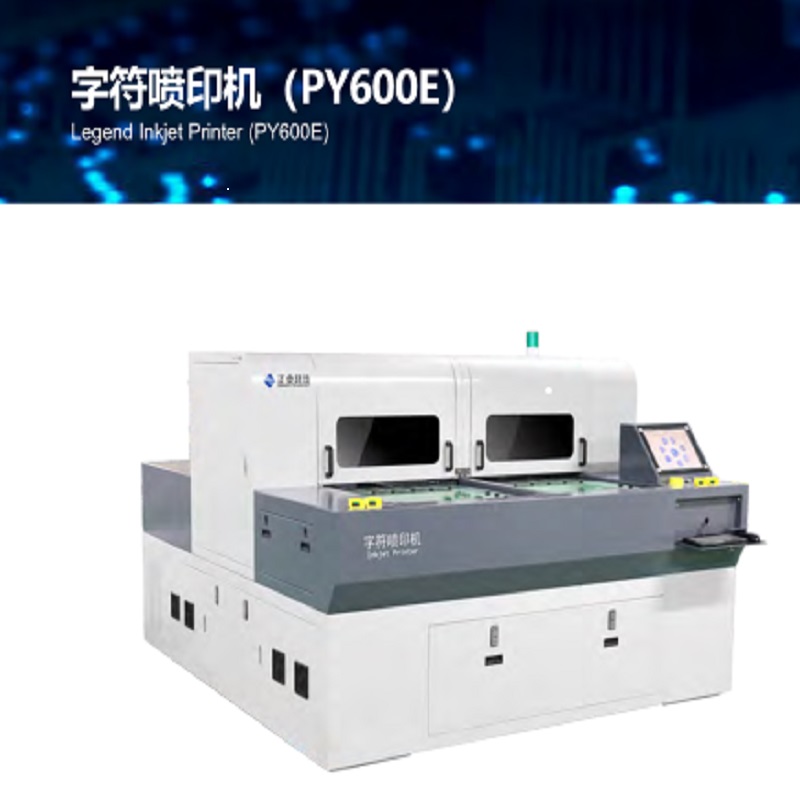

レジェンドインクジェットプリンター（PY600E）

使用法

この装置は、PCB / FPC製造業者に高精度、高品質、効率的な文字生産ソリューションを提供するために、従来のスクリーン印刷に代わるPCB / FPCでの文字印刷の処理に使用されます。

特徴

1。 高精度：特別な精度のリニアモーションガイドモジュール、高精度の制御、および多点位置決めと補償技術を採用しています。

2。 高品質：高精細印刷文字、高品質印刷ブロック、強力な接着。

3。 高効率：高性能UVインク予備硬化システムを使用する4つのプリントヘッドプリントテクノロジーにより、生産効率が大幅に向上します。

4。 ユーザーフレンドリー：さまざまな印刷メディアに対応した印刷プラットフォームオプション、印刷ソフトウェアは操作が簡単で、シンプルで習得が容易です。

5。 カスタマイズ：コアテクノロジーを習得し、顧客向けにカスタマイズされたソリューションをカスタマイズするために、ハードウェアとソフトウェアは自己開発されます。

技術仕様

項目                                                                             PY600E

正確さ                                                       位置決め精度：±38μm

                                                                    繰り返し精度：±5μm

品質                                                         解像度：720/1080 / 1440dpi

                                                                    最小線幅：75〜100μm

                                                                    最小文字高さ：0.5mm

速度                                                           サイズ：720×620mm / 28ʹʹ×24ʹʹ

                                                                    大量生産：15秒/サイド

                                                                    高解像度：20秒/サイド

                                                                      注：ロード時間とアンロード時間を含めてください   4秒の

                                                                                プリントヘッダーの数：1024i * 5。

オブジェクト                                                         プレートサイズ：730mm×621mm（28ʹʹ×24ʹʹ）

                                                                    板厚：0.1mm〜6mm（4〜236mil）

寸法   （長さ×幅×高さ）                                       L2670×W2400×H1790mm

重量                                                                             4300Kg

自動ローディング                                       解決策1：自動組立ラインソリューション

およびアンロード                                     （2つのマシン接続は、前面と背面を別々に印刷します）

                                                        解決策2：ロボットアームタイプ（自動回転プレートが可能）
