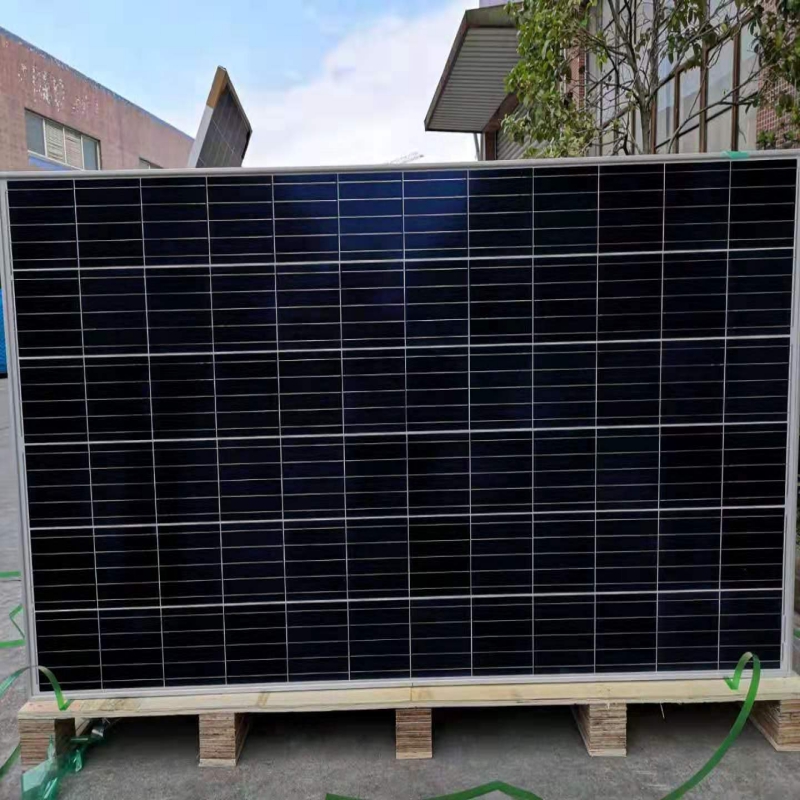

高性能単結晶モジュールSYM72-6-100P-120P

発売日:2019-12-03 16:17

製品の5つの利点

  • 業界をリードする最低温度の電力係数、業界をリードする12年間の製品保証、優れた低放射性能
  • 優れたPID耐性、3%の正の電力許容度、デュアルステージ100%EL検査による欠陥のない製品の保証
  • モジュールインプビニングにより、ストリングのミスマッチ損失が大幅に減少します
  • 保証された信頼性と厳しい品質保証は、明確な要件をはるかに超えています
  • 厳しい環境条件に耐えることが証明されています-反射防止と防汚表面が汚れやほこりからの電力損失を最小限に抑えます-海辺、農場、砂漠の環境向けの厳しい塩ミスト、アンモニア、吹き砂耐性-優れた機械的負荷2400Paおよび雪負荷5400Paの抵抗

製品詳細

72C ELLポリクリスタルモジュール

100-120Wpの出力範囲

1000VDC最大システム電圧

18.0%最大効率

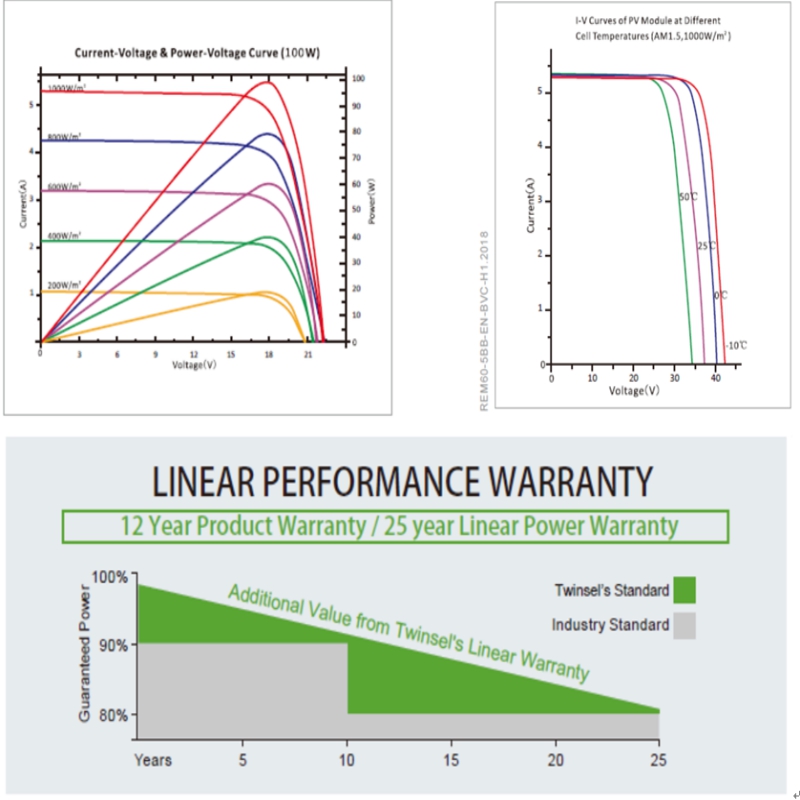

E L E C T R IC A L D ATA(S T C)

モデル番号                                         SYM72-6-100P     SYM72-6-105P     SYM72-6-110P     SYM72-6-115P       SYM72-6-120P

ワット-Pmax(Wp)の定格電力           100                         105                         110                           115                         120

開回路電圧-Voc(V)                   22.3                         22.4                         22.5                         22.6                         22.7

短絡電流-Isc(A)                     6.12                         6.23                         6.35                       6.47                           6.59

最大電源電圧-Vmpp(V)       18.2                         18.4                         18.6                       18.8                           18.9

最大電力電流-Impp(A)           5.50                       5.73                         5.91                       6.09                           6.27

モジュール効率(%)                                 17                           17.1                       17.3                       17.5                           17.7

STC:放射照度1000 W /m²、セル温度25°C、EN 60904-3に準拠した空気質量AM1.5。


E L E C T R IC A L D ATA(NO C T)

モデル番号                                   SYM72-6-100P     SYM72-6-105P     SYM72-6-110P       SYM72-6-115P     SYM72-6-120P

最大出力Pmax(Wp)             73.9                         77.6                       81.3                         85                             88.7

開回路電圧-Voc(V)             20.7                           20.8                       20.9                           21                             21.1

短絡電流-Isc(A)                 5.0                             5.1                         5.1                           5.2                           5.3

最大電源電圧-Vmpp(V)   16.7                         16.9                       17.1                         17.3                         17.4

最大電力電流-Impp(A)       4.4                           4.6                       4.8                             5.0                             5.2

NOCT:800 W /m²の放射照度、周囲温度20°C、風速1 m / s。


機械的データ

太陽電池                                           多結晶156.75×52.25mm

セル構成                               72セル(6×12)

モジュール寸法                           1030×680×30mm

重量                                                 9.5kg

スーパーストレート                                         3.2 mm、高透過率、低鉄、強化ARCガラス

基板                                             白いバックシート

フレーム                                                   銀陽極酸化アルミニウム合金タイプ6063T5、銀色

J-Box                                                     鉢植え、IP67、1000VDC、3ショットキーバイパスダイオード

ケーブル                                                     4.0mm²(12AWG)、長さ900mm

コネクタ                                               IP67 MC4互換


T E MP E R AT UR E & マックスイミング

公称動作セル温度(NOCT)                                       45°C±2°C

Vocの温度係数                                                                 -0.32%/°C

Iscの温度係数                                                                   0.05%/°C

Pmaxの温度係数                                                               -0.39%/°C

動作温度                                                                           -40〜+ 85°C

最大システム電圧                                                                           1000VDC

最大シリーズヒューズ定格                                                                                 15A

逆電流の制限                                                                               15A


PA C K A G ING C O NF IG UR AT IO N

                                                                                            40フィート                             20フィート

コンテナごとのモジュール数                                   2300                           1000

パレットあたりのモジュール数                                       2                                 2

コンテナあたりのパレット数                                     1150                           500

梱包箱の寸法(LxWxH)(mm)                   1050×690×70         1050×690×70

箱の総重量[kg                                                         20                               20
