クラス8.8フルスレッドボルト

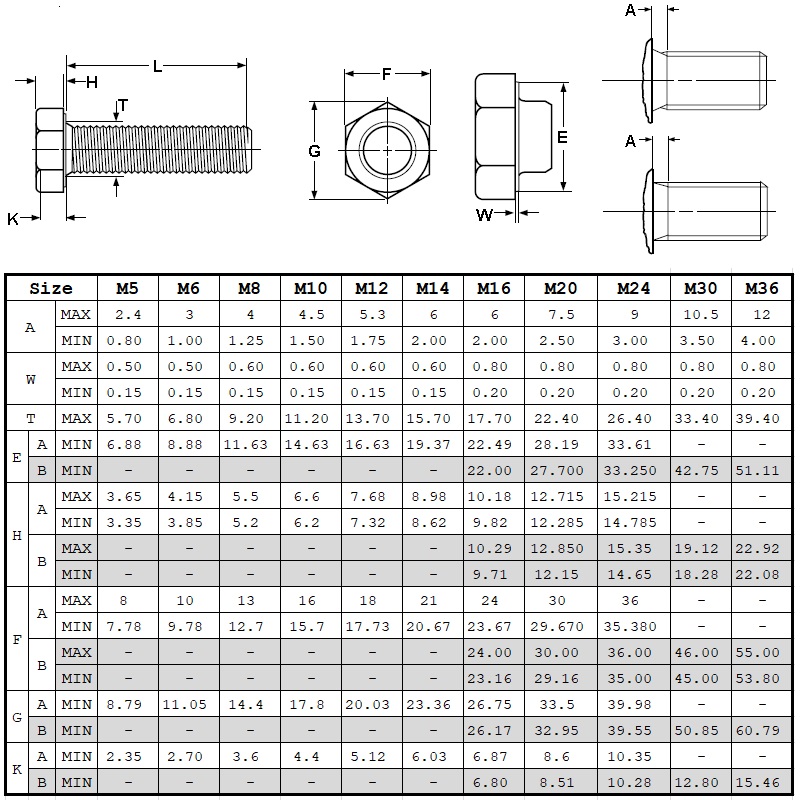

説明

中程度の炭素鋼製で熱処理された、頭にねじ込まれたメートルねじピッチのキャップねじ。グレードAのボルトは

ほとんどのアプリケーションに適したスタイルです。等級Bのボルトはより緩い許容誤差があり、冷間または熱間鍛造プロセスで製造することができます

アプリケーション/利点

クラス4.6、4.8、5.8のキャップねじよりも大きい引張強度を持ちます。頭部に通されることは部品を土台のために有用にします

機械へのモーター。自動車やトラックの修理にも使用されています。

素材

クラス8.8の止めねじは、次の化学組成に適合する添加剤（ホウ素、マンガン、クロムなど）を含む炭素鋼から製造することができます - 炭素：0.15〜0.40％。リン：最大０．０３５％。硫黄：最大0.035％。炭素含有量が0.25％未満の普通炭素 - ホウ素合金鋼の場合（取鍋分析）、最小マンガン含有量は0.6％とする。

クラス8.8のキャップねじは、以下の化学組成に適合する炭素鋼から製造することができます - 炭素：0.25-0.55％。リン：最大０．０３５％。硫黄：最大0.035％

熱処理

コア硬度16mm以下の場合

ロックウェルC22 - 32（ビッカースHV 250 - 320）

16mm以上の直径

ロックウェルC23 - 34（ビッカースHV 255 - 335）

表面硬度

製品で測定されたコア硬度の30ビッカースポイントを超えてはならない

耐荷重16mm以下の場合

640 N / mm 2以上

16mm以上の直径

660 N / mm 2以上

引張強度16mm以下の場合

800 N / mm 2以上

16mm以上の直径

830 N / mm 2以上

伸長

最低12％

メッキ

カラフルな染料、亜鉛、HDG、プレーン、Dacrotized、テフロン
