クラス8.8ボルト

説明

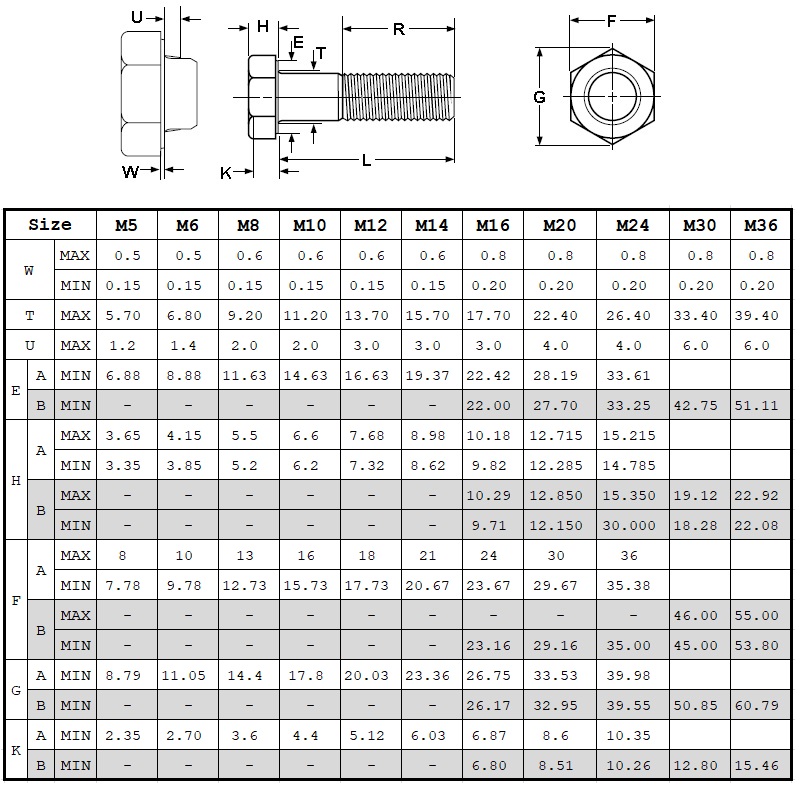

メートルねじピッチの六角ボルトで、中炭素鋼から作られ熱処理されています。グレードAボルトは、ほとんどの用途に適したスタイルです。等級Bのボルトはより緩い許容誤差があり、冷間または熱間鍛造プロセスで製造することができます。

アプリケーション/利点

クラス4.6、4.8および5.8のボルトよりも大きい引張強度を持ちます。

素材

に適合する添加剤（ホウ素、マンガン、クロムなど）を添加した炭素鋼からクラス8.8ボルトを製造することができます。

以下の化学組成 - 炭素：０．１５〜０．４０％。リン：最大０．０３５％。硫黄：最大0.035％。炭素含有量が0.25％未満の普通炭素 - ホウ素合金鋼の場合（取鍋分析）、最小マンガン含有量は0.6％とする。

クラス8.8のボルトは、次の化学組成に適合する炭素鋼から製造することができます。 - 炭素：0.25-0.55％。

リン：最大０．０３５％。硫黄：最大0.035％。

熱処理

クラス8.8のボルトは、変態点より高い温度から液体媒体中で急冷し、425℃の焼戻し温度まで再加熱することによって熱処理しなければならない。

コア硬度16mm以下の場合

ロックウェルC22 - 32（ビッカースHV 250 - 320）

16mm以上の直径

ロックウェルC23 - 34（ビッカースHV 255 - 335）

表面硬度

製品で測定されたコア硬度の30ビッカースポイントを超えてはならない

耐荷重16mm以下の場合

640 N / mm 2以上

16mm以上の直径

660 N / mm 2以上

引張強度16mm以下の場合

800 N / mm 2以上

16mm以上の直径

830 N / mm 2以上

伸長

最低12％

メッキ

カラフルな染料、亜鉛、HDG、プレーン、Dacrotized、テフロン
