冷却塔の付属品には、フィラー、水分配器、ファンなどが含まれます。水分配器の役割はより重要です。その役割は、循環水を充填材に均等に分配することです。したがって、この記事では、冷却塔の水分配器の構造図と動作原理を分解します。

冷却塔給水器は、中小円形向流冷却塔の配水装置です。それは冷却塔の主要なコンポーネントです。その機能は、フィラーに水を均一に分配し、水蒸気接触界面を増やし、水の一部を蒸発させ、熱を奪い、水温を下げる役割を果たします。シェルは鋳造アルミニウムと鋳鉄で作られ、中央部は通常のベアリングとステンレス鋼のベアリングに分かれています。

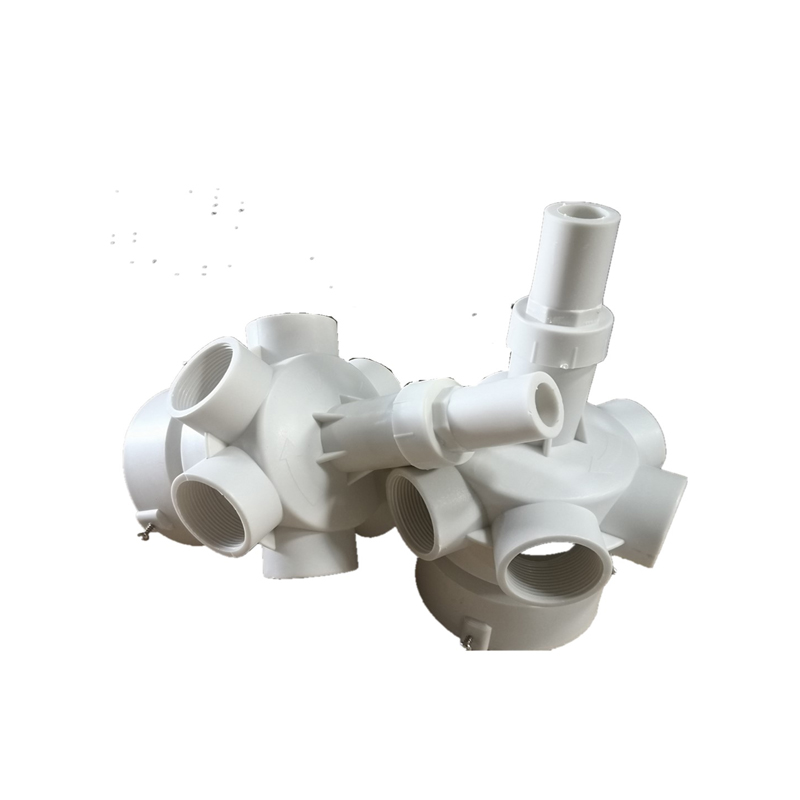

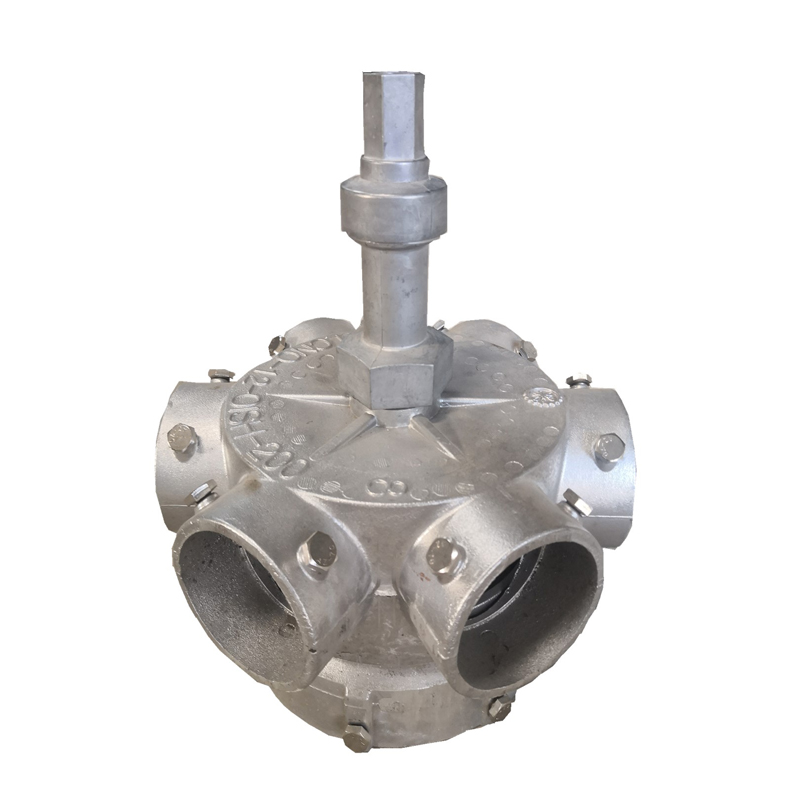

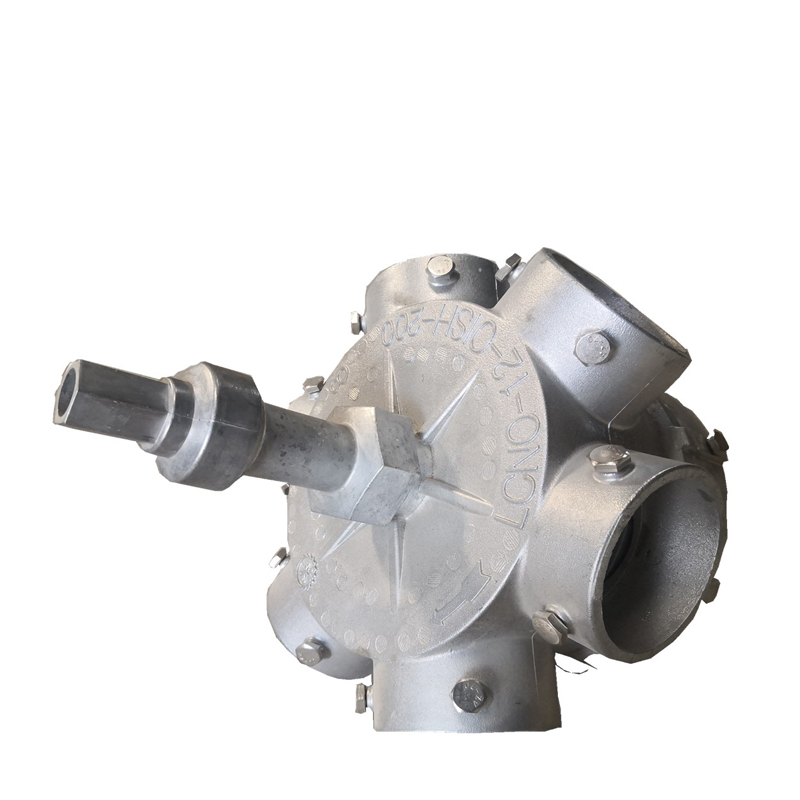

冷却塔の配水器は、水のバックラッシュを使用して配水を自動的に回転させます。 80未満では、リン青銅の内部コアとナイロン水分配器シェルで構成されます。 100種類以上の配水器は、内部ベアリング付きのアルミ合金を使用しているため、回転が容易で、耐摩耗性、耐腐食性、信頼性が高く、給水圧力が低いため、省エネにつながります。配水孔の位置は、角度を調整し、配水装置の速度を変更するための多くの慣行に従って決定されます。特別な要件、カラースプレーノズルの配水。

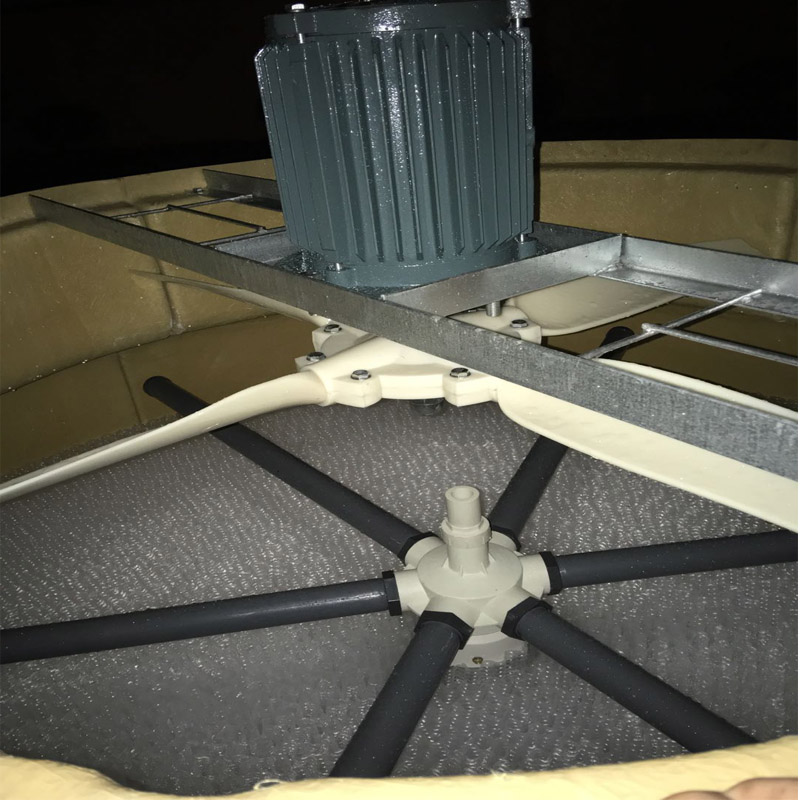

冷却塔給水器の動作原理冷却水は、給水管から給水管を通って配水管に流れ込み、給水管のスプレー穴から水流を形成し、冷却水に散布されますタワーフィラー。噴霧孔の径が比較的小さいため、水の流れにはある程度の速度があります。作用力と反力の原理により、配水管は水流と逆向きの力で回転し、冷却塔のパッキンに水流が連続的に分配されます。水はフィラーの表面に付着して水膜の流れを形成し、水蒸気との接触界面が増加します。空気はタワー内の水の流れと熱交換して熱を交換します。これにより、水の一部が蒸発し、熱を奪い、水温を下げます。

配水システムの機能は、散水フィラー全体に温水を均等に散布することです。水の分配のパフォーマンスは、空気の分配の均一性と、フィラーが冷却の役割を果たす能力に直接影響します。最近、継続的な革新と変革を通じて、水分配器は、高い回転感度、低い水頭、均一な水分配、少ない浮水、柔軟な操作、長い耐用年数、便利な設置、簡単な修理という特徴を持っています。
